提供“華洋”品牌機床附件系列產品詳細資料
更新時間：2025-02-26 瀏覽量：0

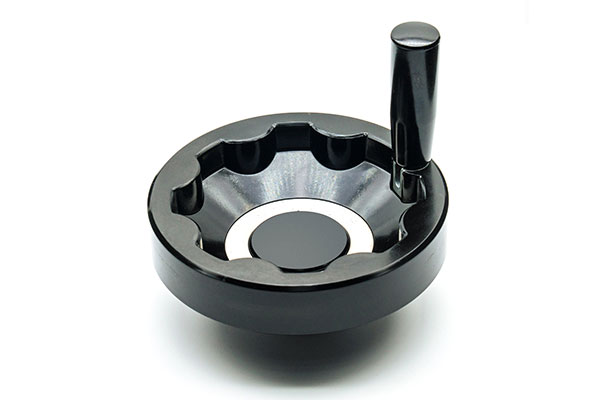

內波紋手輪
【產品型號】HY8313.7-1
【產品材質】膠木
【表面處理】黑色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| 膠木 | D | H | B | L | d | h | h? |
| HY8313.7-1\28x100 | 100 | 56 | 26 | 50 | 28 | 37 | 15 |
| HY8313.7-1\32x125 | 125 | 61 | 30 | 63 | 32 | 39 | 15 |
| HY8313.7-1\36x160 | 160 | 70 | 32 | 80 | 36 | 40 | 15 |
| HY8313.7-1\40x200 | 200 | 71 | 34 | 80 | 40 | 44 | 15 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手輪 | 膠木 | 黑色 |
| 手柄 | 膠木 | 黑色 |
※ 裝配類型：黑色實心鋼制輪轂。
※ 特殊要求說明：中心孔大小及鍵槽大小可按客戶要求加工定制。
| 產品概述： | 內波紋手輪HY8313.7-1是一款主體及握柄均為膠木的實心手輪（又稱滿幅手輪），其可折疊手柄設計不僅優化了空間，還使操作更安全。 | |
| 產品特點： | ◆ | 材質膠木 黑色光面，裝配亞光陽極氧化鋁墊圈，配有可折疊安全手柄； |
| ◆ | 標準件中間輪轂是實心嵌件，可根據客戶要求加工定制中心孔。 | |
| 安裝方式： | 鍵槽孔型\側銷鎖緊型 | |
抱歉，該型號暫無3D模型！
相關產品
型號:HY8313.1 材質:鋁合金/膠木
型號:HY8313.8 材質:膠木
型號:HY8313.28 材質:(手輪)鋁合金、(手柄)鋼
型號:HY8313.8-1 材質:膠木
型號:HY8313.7 材質:膠木
