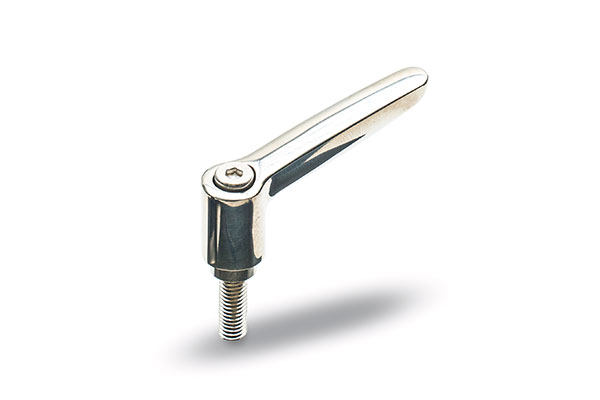

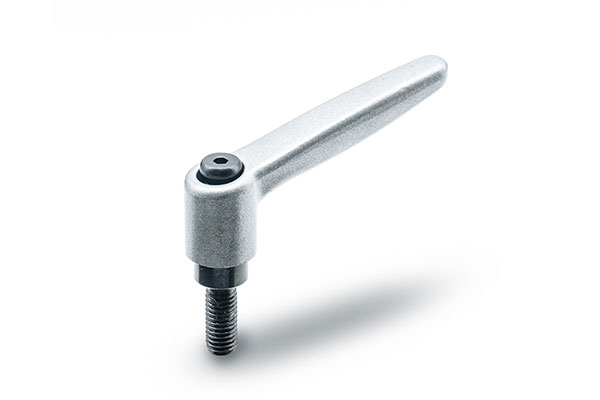

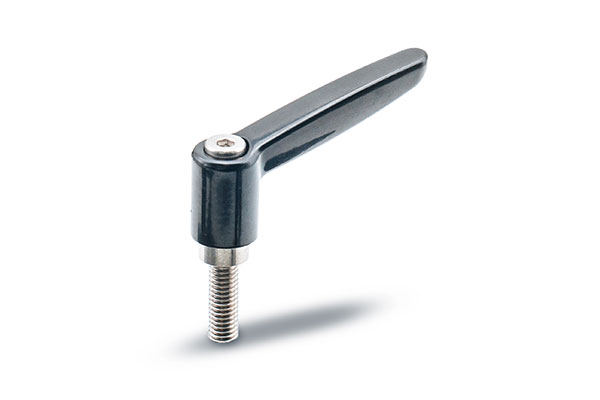

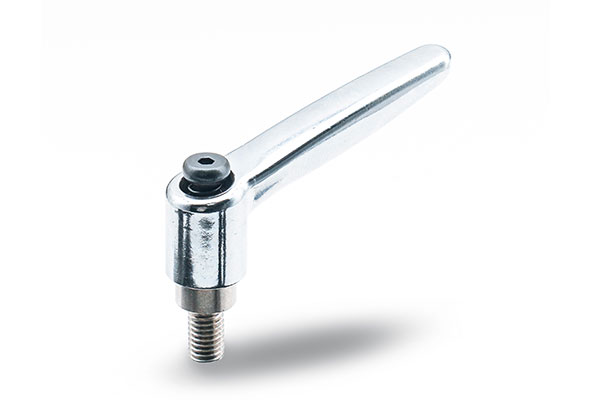

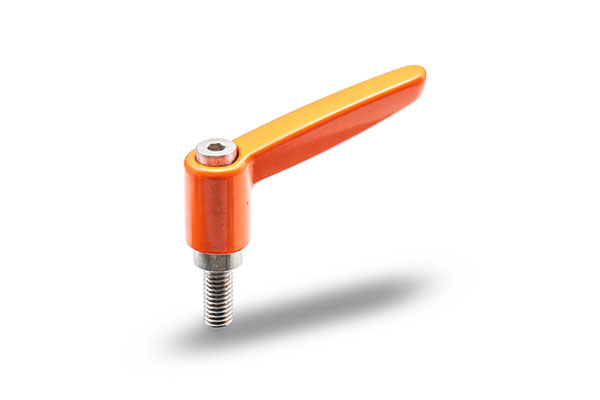

可調位緊定手柄
【產品型號】HY8310.12-8
【產品材質】(手柄體)鋅合金/不銹鋼、(螺桿)鋼/不銹鋼
【表面處理】(手柄體)黑色/紅色/橘色/銀色/原色、(螺桿)鍍鋅/發黑處理/原色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 主要尺寸（mm） | ||||||
| R | H | D | d | h | I | L |
| 44 | 34.5 | 9.8 | M6 | 8 | 4 | 16、20、25、32、40 |
| 62.5 | 44.8 | 13.3 | M8 | 10 | 6.5 | 20、25、32、40、50 |
| 77.5 | 53.7 | 15.7 | M10 | 12 | 10 | 20、25、32、40、50 |
| 92 | 67.2 | 18.6 | M12 | 15 | 11 | 25、32、40、50、63 |
技術信息
| 型號 | 材料 | 表面處理 | |||
| Type A | Type B | 手柄體 | 螺桿 | 手柄體 | 螺桿 |
| HY8310.12-8\A | HY8310.12-8\B | 鋅合金 | 鋼 | 黑色/紅色/橘色/銀色 | 鍍鋅/發黑處理 |
| HY8310.12-8S\A | HY8310.12-8S\B | 鋅合金 | 不銹鋼SUS304 | 黑色/紅色/橘色/銀色 | 原色 |
| HY8310.12-8N\A | HY8310.12-8N\B | 不銹鋼SUS304 | 不銹鋼SUS304 | 原色 | 原色 |
訂貨示例 :A型 : 型號 \dxR 如 :HY8310.12-8\AM8x63 B型 : 型號 \dxRxL 如 :HY8310.12-8\BM8x63x25
不銹鋼 : A型 : 型號 \dxR 如 :HY8310.12-8S\AM8x63 B型 : 型號 \dxRxL 如 :HY8310.12-8S\BM8x63x25
全不銹鋼 : 目前暫時只有 HY8310.12-8N\AM6x44 HY8310.12-8N\BM6x44xL
