提供“華洋”品牌機床附件系列產品詳細資料
更新時間：2025-02-21 瀏覽量：0

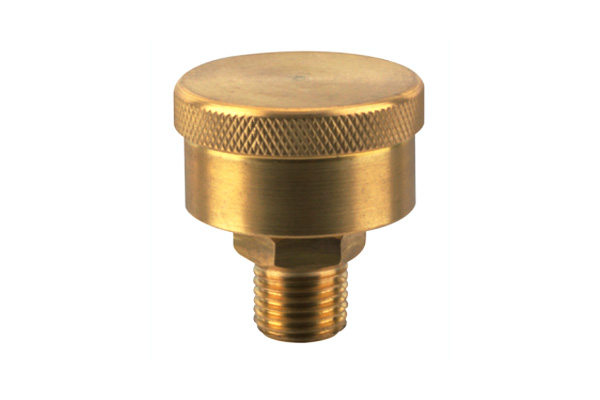

旋蓋式油杯
【產品型號】HY8317.3
【執行標準】GB1154-89
【產品材質】銅
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 最小容量 | 主要尺寸（mm） | |||||||
| 銅 | d | I | H | h | d1 | D | d2 | S | |
| HY8317.3\1.5cm3 | 1.5cm3 | M10x1 | 8 | 14 | 22 | 3 | 16 | M14x12.5 | 12 |
| HY8317.3\3cm3 | 3cm3 | 15 | 23 | 20 | M18x12.5 | 14 | |||
| HY8317.3\6cm3 | 6cm3 | 17 | 26 | 26 | M24x12.5 | 14 | |||
| HY8317.3\12cm3 | 12cm3 | M14x1.5 | 10 | 20 | 30 | 4 | 32 | M30x12.5 | 17 |
| HY8317.3\25cm3 | 25cm3 | 24 | 34 | 41 | M39x12.5 | 19 | |||
| HY8317.3\50cm3 | 50cm3 | M16x1.5 | 12 | 30 | 44 | 5 | 50 | M48x12.5 | 22 |
抱歉，該型號暫無3D模型！
