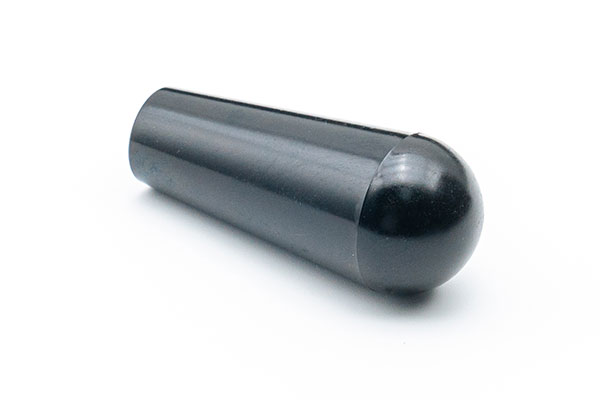

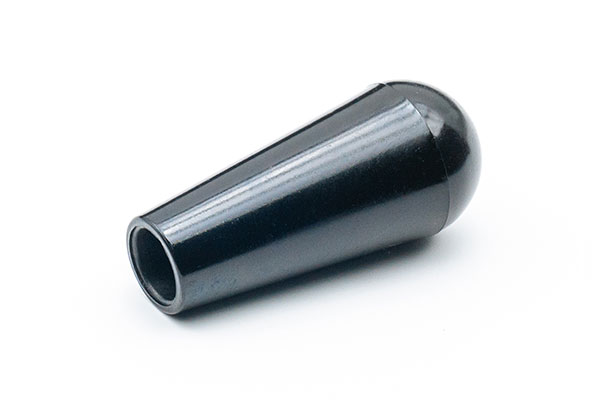

橢圓長手柄套
【產品型號】HY8311.24
【產品材質】膠木
【表面處理】黑色
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069
結構圖
參數尺寸
| 產品編號 | 主要尺寸（mm） | 安裝孔 | |||||
| 膠木 | L | D | D? | D? | d | I | h |
| HY8311.24\M8x58 | 58 | 25 | 16 | 11 | M8 | 35 | 19 |
| HY8311.24\M10x70 | 70 | 30 | 18 | 13 | M10 | 42 | 23 |
| HY8311.24\M12x81 | 81 | 35 | 22 | 17 | M12 | 48 | 28 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手柄套 | 膠木 | 黑色 |
※ 裝配類型：帶螺紋盲孔；
※ 特殊要求說明：螺紋孔大小可按客戶提供的圖紙加工定制。
抱歉，該型號暫無3D模型！
