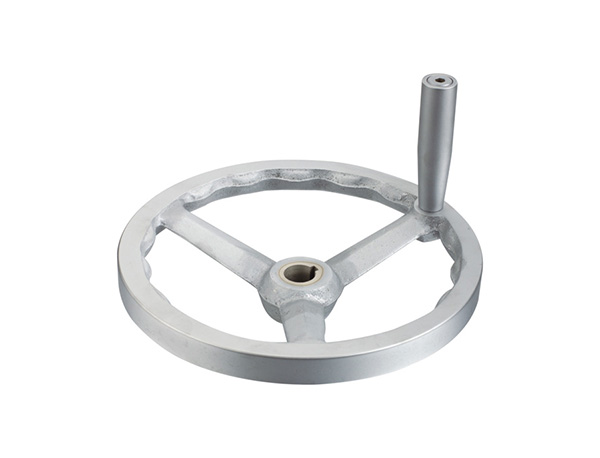

【產品名稱】 波紋手輪
【產品型號】 HY8313.4 【執行標準】 JB/T 7273.4-94 (GB4141.23-84) 【產品材質】 鑄鐵 【表面處理】 鍍鉻或噴砂 【生產廠家】 象山華洋機床附件廠
產品詳情

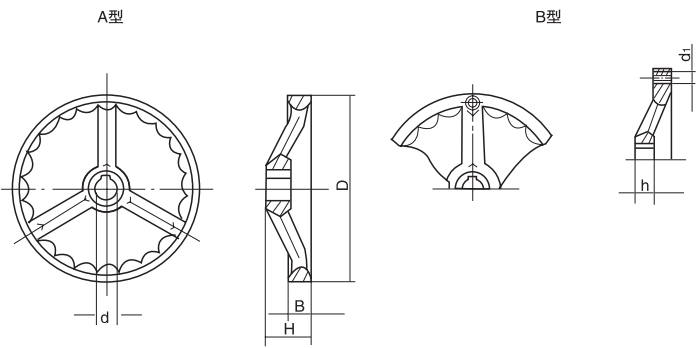

結構圖
參數尺寸
| 產品編號 | 主要尺寸（mm） | 安裝孔 | |||||
| Type A | Type B | D | H | B | d | h | d? |
| HY8313.4\A18x200 | HY8313.4\B18x200 | 200 | 45 | 20 | 18 | 25 | M10 |
| HY8313.4\A22(25)x250 | HY8313.4\B22(25)x250 | 250 | 50 | 22 | 22、25 | 28 | M12 |
| HY8313.4\A25(28)x320 | HY8313.4\B25(28)x320 | 320 | 55 | 24 | 25、28 | 32 | M12 |
| HY8313.4\A28(30)x400 | HY8313.4\B28(30)x400 | 400 | 65 | 26 | 28、30 | 40 | M16 |
裝配類型：A型不帶手柄，無手柄孔；B型帶手柄，有手柄孔。 鍵槽按GB1095-79規定。
特殊要求說明：中心孔大小、鍵槽大小及手輪表面處理可按客戶提供的圖紙加工定制。
