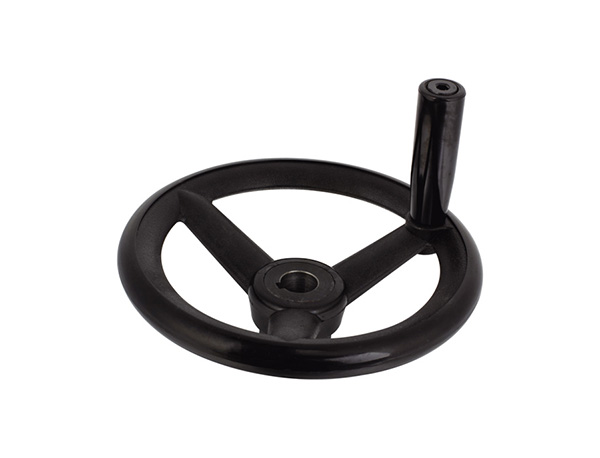

【產品名稱】 圓輪緣手輪
【產品型號】 HY8313.5-2 【執(zhí)行標準】 【產品材質】 增強尼龍 【表面處理】 黑色 【生產廠家】 象山華洋機床附件廠
產品詳情
結構圖
參數尺寸
| 產品編號 | 主要尺寸（mm） | 安裝孔 | ||||||
| Type A | Type B | D | H | B | d | h | h? | d? |
| HY8313.5-2\A18x80 | HY8313.5-2\B18x80 | 80 | 38 | 14 | 18 | 25 | 10 | M6 |
| HY8313.5-2\A20x100 | HY8313.5-2\B20x100 | 100 | 42 | 15 | 20 | 26 | 8 | M8 |
| HY8313.5-2\A28x125 | HY8313.5-2\B28x125 | 125 | 51 | 16 | 28 | 33 | 15 | M8 |
| HY8313.5-2\A36x160 | HY8313.5-2\B36x160 | 160 | 59 | 18 | 36 | 37 | 15 | M10 |
| HY8313.5-2\A40x200 | HY8313.5-2\B40x200 | 200 | 66 | 20 | 40 | 39 | 15 | M10 |
裝配類型：A型不帶手柄，無手柄孔；B型帶手柄，有手柄孔。中心為黑色實心鋼制輪轂。
特殊要求說明：中心孔大小、鍵槽大小可按客戶要求加工定制。
