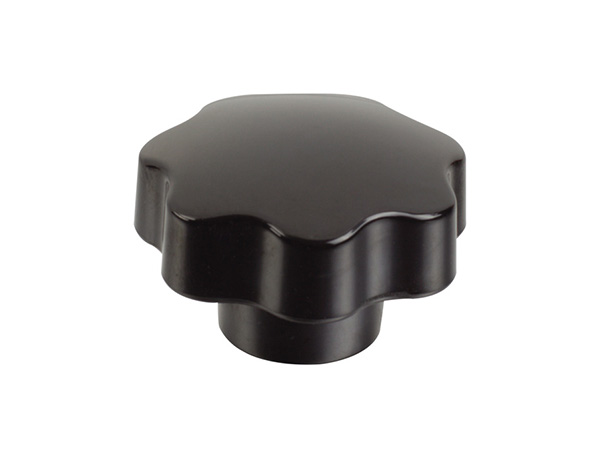

【產品名稱】 星型把手
【產品型號】 HY8314.4 【執行標準】 JB\T 7274.4-94 (GB4141.29-84) 【產品材質】 （把手）膠木、（嵌件）鋼 【表面處理】 （把手）黑色或紅色、（嵌件）鍍鋅或發黑 【生產廠家】 象山華洋機床附件廠
產品詳情
結構圖
參數尺寸
| 產品編號 | 主要尺寸 | 安裝孔 | |||||
| Type A | Type B | D | H | d | d? | h | d? |
| HY8314.4\A6x25 | HY8314.4\BM6x25 | 25 | 20 | 6 | M6 | 12 | 2 |
| HY8314.4\A8x32 | HY8314.4\BM8x32 | 32 | 25 | 8 | M8 | 16 | 3 |
| HY8314.4\A10x40 | HY8314.4\BM10x40 | 40 | 30 | 10 | M10 | 20 | 3 |
| HY8314.4\A12x50 | HY8314.4\BM12x50 | 50 | 35 | 12 | M12 | 25 | 3 |
| HY8314.4\A16x63 | HY8314.4\BM16x63 | 63 | 40 | 16 | M16 | 30 | 4 |
| HY8314.4\A12(16)x80 | HY8314.4\BM12(16)x80 | 80 | 52 | 12、16 | M12、M16 | 41 | 4 |
