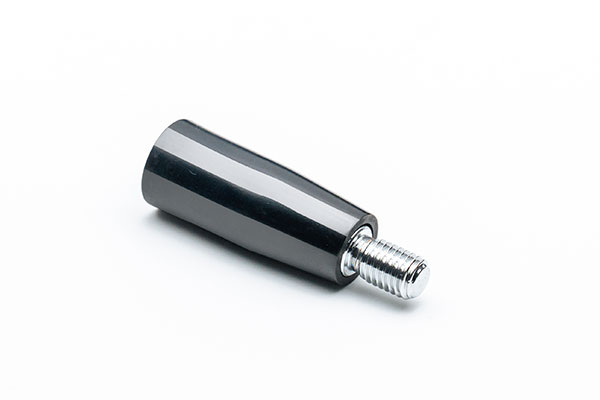

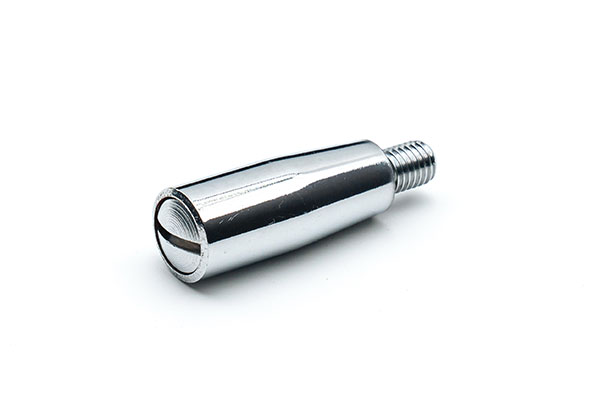

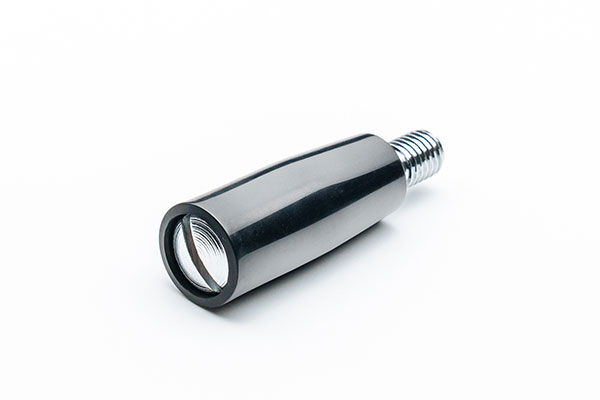

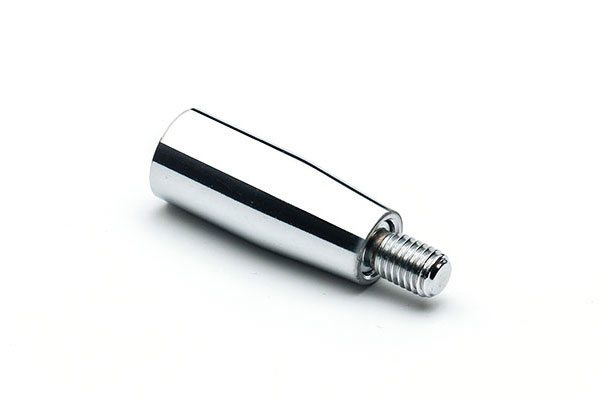

轉動小手柄
【產品型號】HY8310.4
【執行標準】JB/T 7270.4-2014
【產品材質】(手柄)鋼/膠木、(螺桿)鋼
【表面處理】(手柄)鋼、(螺桿)噴砂或鍍亮鉻
【產品品牌】華洋
【產品產地】浙江寧波
【生產廠家】象山華洋機床附件廠
【詢價熱線】86-574-65010069

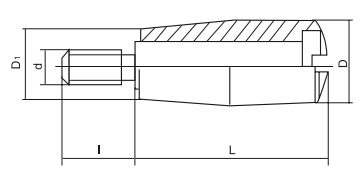

結構圖
參數尺寸
| 產品編號 | 主要尺寸（mm） | 螺桿 | ||||
| 鋼 | 膠木 | L | D | D? | d | l |
| HY8310.4\AM5x25 | HY8310.4\BM5x25 | 25 | 12 | 10 | M5 | 10 |
| HY8310.4\AM6x32 | HY8310.4\BM6x32 | 32 | 14 | 12 | M6 | 12 |
| HY8310.4\AM8x40(50) | HY8310.4\BM8x40(50) | 40/50 | 16 | 14 | M8 | 14 |
| HY8310.4\AM10x50 | HY8310.4\BM10x50 | 50 | 20 | 16 | M10 | 16 |
| HY8310.4\AM12x63 | HY8310.4\BM12x63 | 63 | 25 | 18 | M12 | 18 |
技術信息
| 名稱 | 材料 | 表面處理 |
| 手柄 | 鋼/膠木 | (鋼) 噴砂或鍍亮鉻 |
| 螺桿 | 鋼 |
※ 裝配類型： A型手柄套材質為鋼，B型手柄套材質為膠木；
※ 特殊要求說明：螺紋大小和手柄長度可按客戶提供的圖紙加工定制。
抱歉，該型號暫無3D模型！
